精久久久_白颖宇_国产区免费在线观看_国产高清网址_www.久草.com_天天干免费视频

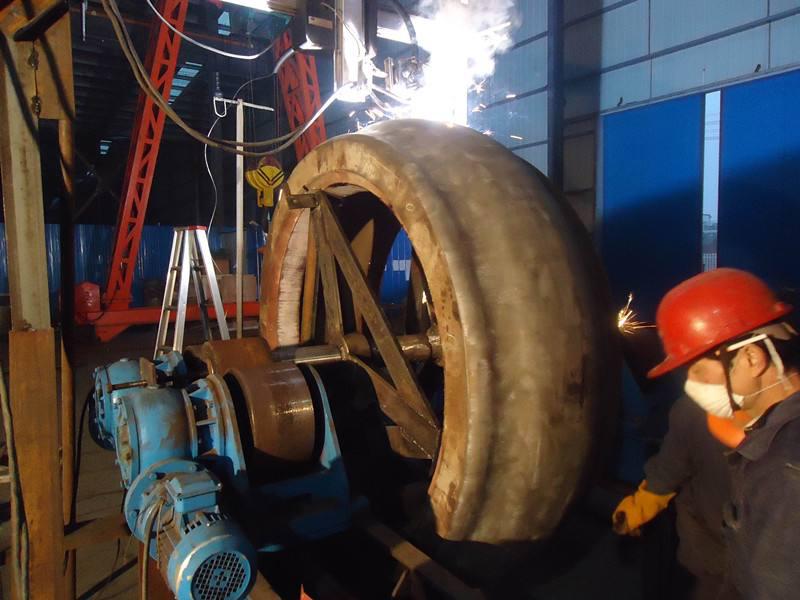

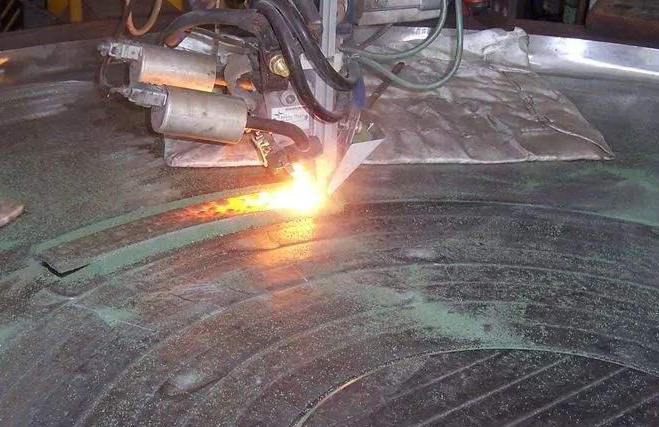

自保護電弧堆焊是這樣得名的，管狀焊絲的管中還裝有造氣劑等焊劑， 堆焊時不需要外加氣體保護，因此，這種焊絲的堆焊稱為自保護電弧堆焊，是熔化極氣體保護堆焊的一個變型。自保護電弧堆焊的工藝性能好，一般情況下不用預熱即可堆焊。自保護電弧堆焊多用小直徑的堆焊焊絲(2. 4mm)，一般用直流反接;若用直流正接則飛濺加大，堆焊層質量下降。熔敷速度受到電流、電壓和堆焊焊絲伸出長度的影響，電流增大時，熔敷速度加大，但熔深和稀釋率也加大。堆焊時，電壓和送絲速度的調節應保證能得到飛濺小的穩定電弧。若電壓太大，碳和合金元素就會燒損嚴重。焊接速度的調節既要保證堆焊層厚度，又不能使熔池存在時間過長，以免影響保護效果。
